| 产品特性：1 | 加工定制：否 | 含量≥：100％ |
| 材质：塑料 | 品牌：五峰山 | 型号：25 38 50 76 |
| 厂商：五丰陶瓷 | 密度：0.1g/cm3 | 执行质量标准：产品执行国家化工行业标准《塑料塔填料技术条件》（GB/T3986-2007） |
| 规格：25 38 50 76 |
聚丙烯鲍尔环填料
1、结构特征及主要技术性能：
聚丙烯鲍尔环填料是一种高径相等的开孔环型填料，它是在拉西环填料的基础上，在环壁上开有窗孔，上下两层窗孔的位置相反错开，一般开孔面积约占环壁总面积的30%左右。在未增加填料表面积的情况下，却大大改善了填料层内气液两相的流动情况，提高了填料的流体力学与传质性能。
由于鲍尔环填料在环壁上开了许多窗孔，使得填料塔内的气体和液体能够从窗孔自由通过，所以填料层内的气体和液体分布情况有较大的改善，尤其是填料环内表面容易被液体湿润，使得内表面得以充分利用。因此同种材质、同样规格的鲍尔环填料不但具有较大的通过能力和较低的压降，而且使塔的分离效率有所提高,操作弹性也有所增大。一般在同样的压降下，鲍尔环填料的处理能力较拉西环增加50%以上；在同样的处理量下，鲍尔环填料的压降仅为拉西环的一半。
2．增强聚丙烯鲍尔环填料主要理化性能指标
增强聚丙烯鲍尔环填料是将聚丙烯通过玻纤增强，使其具有更好的机械强度，其机械性能、刚性、耐低温性能、耐蠕变性和尺寸稳定性得以提高；具有很好的耐热性,可耐温127℃.。耐化学腐蚀性强，耐次氯酸钠氧化、耐强酸、40%NaOH溶液等碱溶液腐蚀;密度1.1～1.2g/cm3，抗压强度≥6.5 N/mm；3、塑料鲍尔环填料的形状、结构及几何特性资料

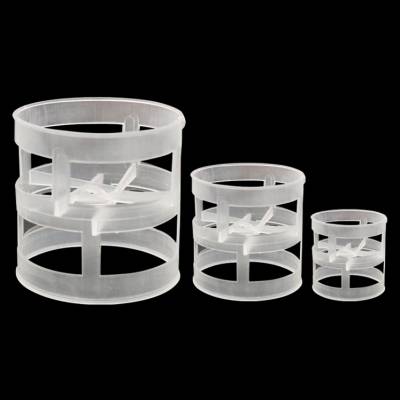

A1鲍尔环填料的外形为高度与直径相等,表面开有若干窗口,内有米字筋或井字内筋的圆柱体,如图1所示。
图A1塑料鲍尔环填料
A2 塑料鲍尔环填料的尺寸要求按表A1规定。
表A1塑料鲍尔环填料的尺寸要求 毫米
规格DN | 直径D | 高度H | 壁厚t |
25 | 25±0.5 | 25±0.3 | 1.2±0.2 |
38 | 38±0.6 | 38±0.4 | 1.4±0.2 |
50 | 50±0.6 | 50±0.5 | 1.5±0.3 |
76 | 76±0.7 | 76±0.6 | 2.6±0.3 |
A3鲍尔环填料的特性参数如表A2
表A2 塑料鲍尔环塔填料的特性参数
规格DN/mm | 堆积个数 n/m-3 | 堆积重量 γρ/（kg/m3） | 比表面积 α/（m2/m3） | 空隙率 ε/% | 干填料因子 （α/ε3）/m -1 |
16（米） | 177600 | 91 | 274 | 90 | 376 |
25（米） | 48300 | 85 | 213 | 91 | 285 |
38（米） | 15800 | 82 | 151 | 91 | 200 |
50（米） | 6300 | 60 | 100 | 92 | 130 |
50（井） | 6300 | 56 | 92 | 90 | 127 |
76（米） | 1930 | 62 | 72 | 92 | 92 |
注： 1）表中所列塑料均为纯聚丙烯； 2）特性参数仅供参考，不作为验收依据。 3）井系指填料内筋形式为井形内筋，米系指内筋形式为米字形内筋。 | |||||
产品执行国家化工行业标准《塑料塔填料技术条件》（GB/T3986-2007）
各种塑料塔器填料的物理化学性能
性能/材质 | PE | PP | RPP | PVC | CPVC | PVDF |
密度g/cm3 | 0.94-0.96 | 0.89-0.91 | 0.93-0.94 | 1.32-1.44 | 1.50-1.54 | 1.75-1.78 |
使用温度（℃） | 90 | >100 | >120 | >60 | >90 | >150 |
耐化学腐蚀性% | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 |
抗压强度N/mm2 | >6.0 | >6.5 | >7.0 | >6.0 | >8.0 | >10.0 |
