| 产品特性：1 | 加工定制：否 | 含量≥：100％ |
| 材质：不锈钢 | 品牌：五峰山 | 型号：25 38 50 76 |
| 厂商：五丰陶瓷 | 密度：0.1g/cm3 | 执行质量标准：不锈钢孔板波纹填料 HG/T 21559.2-2005 |
| 规格：25 38 50 76 |

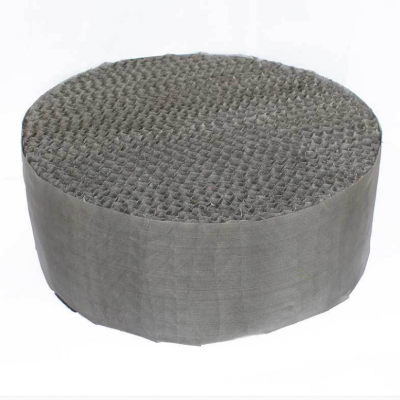

产品结构：金属孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成，波纹片上开有小孔（或根据需要不开孔），波纹顶角约900，波纹形成的通道与垂直方向成450或300角度。相邻两波纹片流道成900，上下两盘波纹填料旋转900叠放，在直径较小用法兰连接的塔内， 金属孔板波纹填料金属孔板波纹填料是由0.15-0.20mm厚的各种金属薄板冲压而成，板上冲有φ4mm小孔，开孔率约9-12%，其穿孔的板片表面有特殊纹理，以提高有效传质面积，加强了湿润性能.其分离能力类似于丝网波纹填料，但抗堵能力比波纹填料强。波纹填料做成一个个整的圆盘，直径略小于塔的内径。在直径较大的塔内，每盘波纹填料分成数块，通过人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转900安装，使流体在塔内充分混合。应用：主要应用于石油化工、化肥工业、天然气净化、冶炼等.如煤化工（在焦化厂回收粗苯的洗苯塔）、乙苯乙烯分离，高纯氧制备、环氧丙烷分离，脱丁烷塔，环已烷回收，汽油分馏，常减压炼油等装置中.
特性参数
型号 | 比表面积m2/m3 | 堆积比重kg/m3 | 空隙率% | 倾斜角 | 压力降Pa/plate | 理论板数piece/m |
125Y | 125 | 100 | 98 | 45° | 200 | 1～1.2 |
200Y | 200 | 120~150 | 98 |
| 260 | 1.2~2 |
250Y | 250 | 180-200 | 97 | 45° | 300 | 2～2.5 |
350Y | 350 | 280 | 94 | 45° | 350 | 3.5～4 |
500Y | 500 | 360 | 92 | 45° | 400 | 4～4.5 |
125X | 125 | 100 | 98 | 30° | 140 | 0.8～0.9 |
250X | 250 | 200 | 97 | 30° | 180 | 1.6～2 |
350X | 350 | 280 | 94 | 30° | 230 | 2.3～2.8 |
500X | 500 | 360 | 92 | 30° | 280 | 2.8～3.2 |
产品执行标准 | 不锈钢孔板波纹填料HG/T 21559.2-2005 | |||||
